Multi-Gasanalysatoren

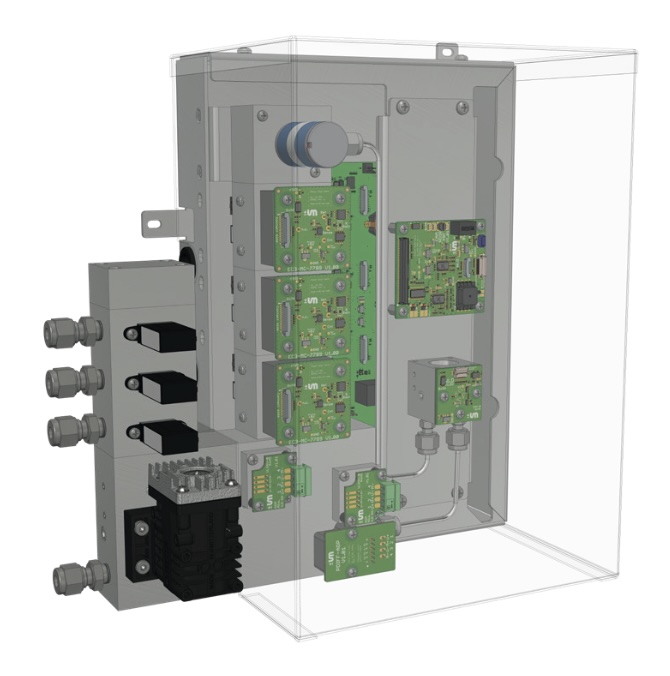

CAM Modul
Frei konfigurierbares Sensorsystem für die Biogas-Messung
Der CAM – Compact Analyzer Module ist eine vielseitige Lösung für die zuverlässige Biogas-Analyse. Es können bis zu 10 Probenahmepunkte überwacht werden, und eine integrierte Pumpe ermöglicht den druckfreien Betrieb. Optional sind ein Überdruckschutz und eine Durchflussmessung verfügbar.
Zur Gaserkennung unterstützt das Modul bis zu drei EC-Sensoren, die im Impulsbetrieb betrieben werden können, um Überlast zu vermeiden, sowie einen O₂-Sensor. Die Hauptgaskomponenten werden mit moderner Infrarottechnologie gemessen – entweder zyklisch für CH₄ und CO₂ oder kontinuierlich für CH₄, C₂+ und CO₂. Zur Erweiterung der Funktionalität kann ein Wärmeleitfähigkeitsdetektor (WLD) für die H₂-Messung integriert werden.
Technische Daten:
| Sensoren | Messprinzip | Messbereich | Reproduzierbarkeit |
|---|---|---|---|
| CH4 | Infrarot-Absorption (NDIR) | 0–100 Vol.-% | 0.05 Vol.-% |
| CO2 | Infrarot-Absorption (NDIR) | 0–100 Vol.-% | 0.05 Vol.-% |
| H2S | Elektrochemisch (EC) | 0–100 ppm / 0–2000 ppm / 0–5000 ppm / 0–10000 ppm | 1 ppm / 20 ppm / 50 ppm / 100 ppm |
| H2S pulse | Elektrochemisch (EC) | 50–1000 ppm / 500–20000 ppm / 1000–50000 ppm / 2000–50000 ppm | 5 ppm / 50 ppm / 100 ppm / 200 ppm |
| O2 | Elektrochemisch (EC), paramagnetisch | 0–25 Vol.-% | 0.1 Vol.-% |
| H2 | Elektrochemisch (EC) | 0–1000 ppm / 0–100 Vol.-% | 5 ppm / 0.5 Vol.-% |
Betriebsbedingungen:
| Parameter | Wert |
|---|---|
| Betriebstemperatur | 15–45 °C |
| Atmosphärischer Druck | 860–1160 mbar |
| Relative Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Versorgungsspannung | 24 V DC |
