Mess- und Prüfgeräte

Komplettsystem

Elektronischer, smarter Prüfkoffer für Druckprüfungen, Dichtheitsprüfungen und Mengenmessungen.

Der Prüfkoffer PMS ist ein smartes und vielseitig einsetzbares Prüfgerät in den verschiedensten Anwendungsbereichen:

• Gas- und Wasserversorgung
• Industrieller Anlagenbau
• Abwasserentsorgungsnetze
• Kabelleitungs-Infrastruktur

Für die verschiedenen Anwendungsbereiche kann der Prüfkoffer PMS mit den passenden Sensoren und Prüfabläufe ausgestattet werden. Über die menügeführten vorprogrammierten Prüfabläufe wird der Anwender durch Prüfung geleitet. Prüfprotokolle werden automatisiert digital erstellt, sie enthalten alle Details zur Bewertung und können direkt übers Smartphone oder Tablet gedownloadet, unterschrieben und versendet werden.



Prüfkoffer PMS

Prüfpumpe EPP

Merkmale
Prüfkoffer PMS

  • Touchdisplay
  • Connect APP
  • Optionale Messerweiterungen

Smarte Bedienung

Bedienung und Datenübertragung mit Smartphone oder Tablet

Intuitive Bedienung des Prüfkoffers

Prüfprotokolle vor Ort herunterladen, unterschreiben und versenden

Updates und neue Prüfabläufe direkt aufspielen

Vollautomatisiert

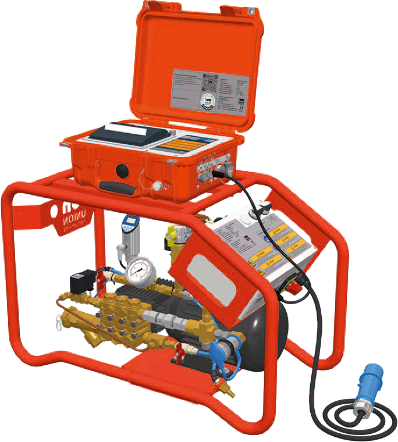

Vollautomatische Druckprüfungen mit unserem Komplettsystem PMS und EPP

Automatischer Druckaufbau und -haltung nach Normvorgaben

Kontinuierliche Messwertaufzeichnung ohne manuelles Eingreifen

Digitale Prüfprotokolle mit Zeitstempel und Messkurven

Wiederholbare Prüfabläufe durch gespeicherte Programme

Fernüberwachung und Steuerung über Smartphone oder Tablet

Dokumentationssichere Archivierung der Prüfdaten

Lösungen für Anwendungen

In der öffentlichen Gas-, Trinkwasser- und Fernwärmeversorgung sowie in der Prozessindustrie hat die Dichtheit von Rohrleitungsnetzen höchste Bedeutung. Entsprechend sorgfältig müssen Installation, Instandsetzung und regelmäßige Prüfungen durchgeführt werden.

Das Dichtheitsmesssystem PMS (Pressure Measuring System) ist ein portables Komplettsystem für Dichtheitsprüfungen.

Dieses besteht unter anderem aus einem Druckprüfkoffer PMS3000 zur Durchführung der Dichtheitsprüfungen mit einem integrierten, bedienerfreundlich und grafikfähigem 7“ bzw. 4,3“ Farb-Touchdisplay und den Prüfpumpen EPP für den Druckaufbau bei Dichtheitsprüfungen von Trinkwasserleitungen.

Die Wassermengenmessung beim Ablasstests nach W400-2 ist in der Prüfpumpe integriert. Komplettiert wird das System durch eine Vielzahl von Anschlusskomponenten wie z.B. dem individuell bestückbaren Zubehörkoffer ZBK, dem Prüfstandrohr PSR und dem Gashausanschlusszubehör.

PMS Produktvideo

Technischen Daten

KofferBxHxT ca. 220 x 90 x 168 incl. Anschlüsse
Gewichtca. 1450 g
Display240*160 Punkte, mit Touch und Hintergrundbeleuchtung
AkkuLithium-Ionen 7,2 V 10.000 mAh
Ladedauerca. 8 Stunden
LadenLaden
Betriebszeit (ohne Hintergrundbeleuchtung, 20°C, 1 Sensor)
ca. 200 h, jeder weitere Sensor -10 %
Betriebszeit (mit Hintergrundbeleuchtung 20°C, 1 Sensor)
ca. 100 h
Betrieb und Laden gleichzeitigJa
Betriebstemperatur-10 °C bis +40 °C
Lagertemperatur-20 °C bis +60 °C
Datenspeicher> 2.000.000 Messwerte (mehrere tausend Messungen, abhängig von Messdauer)
SchutzartIP 67 (bei geschlossenem Deckel und Schutzkappen)
Anzahl gleichzeitig anschließbarer Sensoren EDS22 bis 5 Stück
max. Kabellänge für Sensoreninsgesamt ca. 100 m
kabellose DatenübertragungSchnittstelle für Messdatenübertragung, Drucker und Updates
LTE (optional)E-Mail

Technischen Daten Prüfpumpen EPP

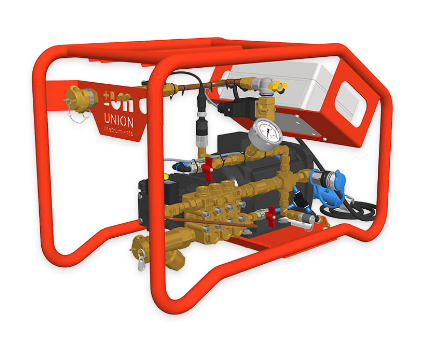

Elektrische Prüfpumpe EPP15-14-025

Prüfdruck: 0 – 25 bar
Fördermenge: 14 l/min
Stromversorgung: 230 V / 50 Hz
Druckablassmengenmessung: 30 l/min
Druckregulierung: PMS / manuell
Schutzeinrichtung: Druckschalter im Steuerkreis
Wasseranschluss: GEKA-Schnellkupplung
Druckanschluss: Schnellkupplung 5010

Elektrische Prüfpumpe EPP22-30-025

Prüfdruck: 0 – 25 bar
Fördermenge: 30 l/min
Stromversorgung: 230 V / 50 Hz
Druckablassmengenmessung: 30 l/min
Schutzeinrichtung: Druckschalter im Steuerkreis
Wasseranschluss: GEKA-Schnellkupplung
Druckanschluss: Schnellkupplung 5010

Elektrische Prüfpumpe EPP40-68-025(-ADAMM)

Prüfdruck: 0 – 25 bar
Fördermenge: 68 l/min
Stromversorgung: 400 V / 50 Hz
Druckablassmengenmessung: 30 l/min
Sicherheitseinrichtung: Sicherheitsventil
Wasseranschluss: Festkupplung 52-C
Druckanschluss: Schnellkupplung 5010

Downloads

  • Datenblatt PMS3000
  • Prüfung nach dem Kontraktionsverfahren
  • Prüfung nach dem Beschleunigten Normalverfahren
  • Prüfung nach dem Normalverfahren
  • Gas-Versorgungsleitung
  • Gas-Hausanschluss
  • Entsorgung Abwasser
  • Prüfung von Leitungen mit Prozessmedien (Prozessindustrie)
  • Kabelschutzrohr
  • Druckprüfkoffer PMS3000 Betriebsanleitung

Tutorial & video

  • Dichtheitsprüfsystem PMS3000
  • Dichtheitsprüfung nach DVGW W400-2
  • Prüfablauf Wasser Kontraktionsverfahren
  • Prüfablauf Wasser Normalverfahren
  • Prüfablauf Gas-Versorgungsleitung
  • Prüfablauf Gas-Hausanschluss
  • Prüfablauf Abwassernetz
  • Prüfablauf freie Prüfung Prozesstechnik
  • Prüfablauf Kabelschutzrohr

Zubehör

EPP Prüfpumpen

Zum Druckaufbau bei W400-2

ZBK Zubehörkoffer

Zum Druckaufbau bei W400-2

Gashausanschluss-
Zubehörkoffer
